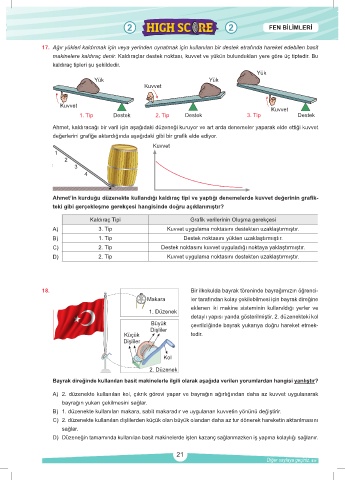

2 HIGH SC RE 2 FEN BİLİMLERİ

17. Ağır yükleri kaldırmak için veya yerinden oynatmak için kullanılan bir destek etrafında hareket edebilen basit
makinelere kaldıraç denir. Kaldıraçlar destek noktası, kuvvet ve yükün bulundukları yere göre üç tiptedir. Bu
kaldıraç tipleri şu şekildedir.
Yük
Yük Yük
Kuvvet

Kuvvet
Kuvvet
1. Tip Destek 2. Tip Destek 3. Tip Destek
Ahmet, kaldıracağı bir varil için aşağıdaki düzeneği kuruyor ve art arda denemeler yaparak elde ettiği kuvvet
değerlerini grafiğe aktardığında aşağıdaki gibi bir grafik elde ediyor.
Kuvvet
1
2
3
4

Ahmet’in kurduğu düzenekte kullandığı kaldıraç tipi ve yaptığı denemelerde kuvvet değerinin grafik-
teki gibi gerçekleşme gerekçesi hangisinde doğru açıklanmıştır?

Kaldıraç Tipi Grafik verilerinin Oluşma gerekçesi
A) 3. Tip Kuvvet uygulama noktasını destekten uzaklaştırmıştır.
B) 1. Tip Destek noktasını yükten uzaklaştırmıştır.
C) 2. Tip Destek noktasını kuvvet uyguladığı noktaya yaklaştırmıştır.
D) 2. Tip Kuvvet uygulama noktasını destekten uzaklaştırmıştır.

18. Bir ilkokulda bayrak töreninde bayrağımızın öğrenci-
Makara ler tarafından kolay çekilebilmesi için bayrak direğine
eklenen iki makine sisteminin kullanıldığı yerler ve
1. Düzenek
detaylı yapısı yanda gösterilmiştir. 2. düzenekteki kol
Büyük çevrildiğinde bayrak yukarıya doğru hareket etmek-
Dişliler
Küçük tedir.
Dişliler

Kol

2. Düzenek

Bayrak direğinde kullanılan basit makinelerle ilgili olarak aşağıda verilen yorumlardan hangisi yanlıştır?

A) 2. düzenekte kullanılan kol, çıkrık görevi yapar ve bayrağın ağırlığından daha az kuvvet uygulanarak
bayrağın yukarı çekilmesini sağlar.
B) 1. düzenekte kullanılan makara, sabit makaradır ve uygulanan kuvvetin yönünü değiştirir.
C) 2. düzenekte kullanılan dişlilerden küçük olan büyük olandan daha az tur dönerek hareketin aktarılmasını
sağlar.
D) Düzeneğin tamamında kullanılan basit makinelerde işten kazanç sağlanmazken iş yapma kolaylığı sağlanır.

21
Diğer sayfaya geçiniz.
