Dirençlerin Karışık Bağlanması

İki ya da daha fazla direncin bağlanmasıyla elde edilen dirence eş değer direnç denir. Eş değer direnç R_eş ile gösterilir.

İstenilen miktarda akım elde etmek için dirençler; seri, paralel ve karışık olmak üzere üç şekilde bağlanabilir.

V (veya V_T) → Toplam (ana koldaki pilin) Potansiyel Fark

İ → Ana Koldan Geçen Akım Şiddeti

R_eş → Eşdeğer Direnç

V₁ → 1. Direncin Uçları Arasındaki Potansiyel Fark

İ₁ → 1. Dirençten Geçen Akım Şiddeti

R₁ → 1. Direnç

V₂ → 2. Direncin Uçları Arasındaki Potansiyel Fark

İ₂ → 2. Dirençten Geçen Akım Şiddeti

R₂ → 2. Direnç

V₃ → 3. Direncin Uçları Arasındaki Potansiyel Fark

İ₃ → 3. Dirençten Geçen Akım Şiddeti

R₃ → 3. Direnç

Bir direnç devresinde hem seri hem de paralel bağlı dirençler varsa bu bağlamaya karışık bağlama denir.

Karışık bağlamada eş değer direnç bulunurken önce kendi aralarında seri veya paralel bağlı olan dirençlerin eşdeğer dirençleri bulunur.

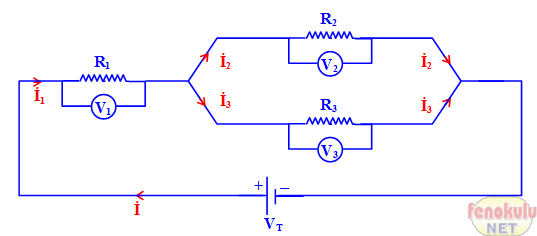

▪ R₂ ve R₃ dirençleri paralel bağlı, R₁ direnci bunlara seri bağlıdır.

▪ R₂ ve R₃ paralel bağlı dirençlerinin eşdeğer direnci R_eş1 dir.
